TR210彩屏粗糙度儀
產品特點：
·機電一體化設計，體積小，重量輕，使用方便；
·采用 DSP 控制和數據處理，速度快，功耗低；
·測量過程中自動切換量程；
·實時動態顯示采樣波形；
·實時查詢測量結果、歷史數據及波形輪廓；
·TYPE C 及 Mini USB 雙 USB 接口設計，應用于通訊及充電
·可切換顯示方向，方便左右手操作
·可選擇 ISO、DIN、ANSI、JIS標準
·可設置測量結果的報警限值
·單選或批量打印歷史記錄及波形
·可單獨或全部刪除歷史記錄
·可顯示全部參數及圖形
·內置鋰離子充電電池及充電控制電路
·有剩余電量指示圖標，提示用戶及時充電
·可顯示充電過程指示，操作者可隨時了解充電程度
·連續工作時間大于 20 小時
·大容量數據存儲，可存儲 100 組原始數據及波形
·實時時鐘設置及顯示，方便數據記錄及存儲
·具有自動休眠、自動關機等節電功能
·可靠防電機走死電路及軟件設計
·顯示測量信息、菜單提示信息、錯誤信息及開關機等多種提示說明信息；
·人體工學殼體設計，堅固、小巧、便攜、可靠性高。
·中 / 英文語言選擇；
·可連接電腦和專用打印機；
·可打印全部測量參數或打印用戶設定的參數。
·校準樣塊采用光學玻璃基體，精度高，不易劃傷，使用壽命長。
·可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅�、深槽傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件。
技術參數：
|
名稱 |
內容 |
|
測量
范圍 |
Z軸（垂直） |
160μm(±80um） |
|
X軸（水平） |
17.5mm（0.69inch） |
|
分辨率 |
Z軸
（垂直） |
±20μm |
|
±40μm |
|
±80μm |
|
顯示器 |
2,4英寸IPS / 320X240點陣 彩屏 |
|
測量
項目 |
參數 |
Ra、Rz、Ry、Rq、Rc、Rt、Rmax、Rp、Rv、R3z、R3y、Rz（JIS）、Rs、Rsk、Rku、Rsm、Rpc、Rmr |
|
標準 |
ISO4287國際標準；ANSI B46.1美國標準；
DIN4768德國標準；JIS B601 2001日本標準 |
|
圖形 |
支承率曲線，粗糙度，原始輪廓，濾波波形 |
|
顯示范圍 |
Ra、Rq：0.005μm~16μm |
|
濾波器 |
RC,PC-RC,Gauss,D-P |
|
取樣長度 |
0.25,0.8,2.5mm |
|
評定長度 |
Ln= lr×n n=1~5 |
|
傳感器 |
測量原理 |
差動電感式位移傳感器 |
|
觸針 |
金剛石，90°錐角，5μm針尖圓弧半徑 |
|
測力 |
<4mN |
|
導頭 |
硬質合金，滑行方向半徑40mm |
|
滑行速度 |
lr=0.25, Vt=0.135mm/s |
lr=0.8, Vt=0. 500mm/s |
|
lr=2.50, Vt=1.000mm/s |
返回 Vt=1.000mm/s |
|
示值誤差 |
±(5nm+0.1A) A:多刻線樣板參數Ra的標準值 |
|
示值變動性 |
不大于3% |
|
殘余輪廓 |
不大于0.010μm |
|
電源 |
內置鋰離子充電電池，用DC5V,800mA充電器充電 |
|
外形尺寸 |
142×55×40mm |
|
重量 |
約350g |
|
工作環境 |
溫度：- 20℃~40℃ 濕度：<90% RH |
|
儲存運輸環境 |
溫度：- 40℃~60℃ 濕度：<90% RH |
標準配置：
|
粗糙度儀主機 |
1臺 |
|
TS100標準傳感器 |
1支 |
|
多刻線校準樣塊 |
1塊 |
|
校準樣塊支架 |
1個 |
|
傳感器保護套 |
1個 |
|
簡易支架 |
1個 |
|
充電器 |
1個 |
|
數據線 |
1根 |
|
改錐 |
1把 |
|
說明書、合格證、保修卡 |
1份 |
可選附件：小孔傳感器、深槽傳感器、曲面?zhèn)鞲衅鳌?5MM極深槽傳感器、接長桿、測量平臺、連接體部件、微型打印機

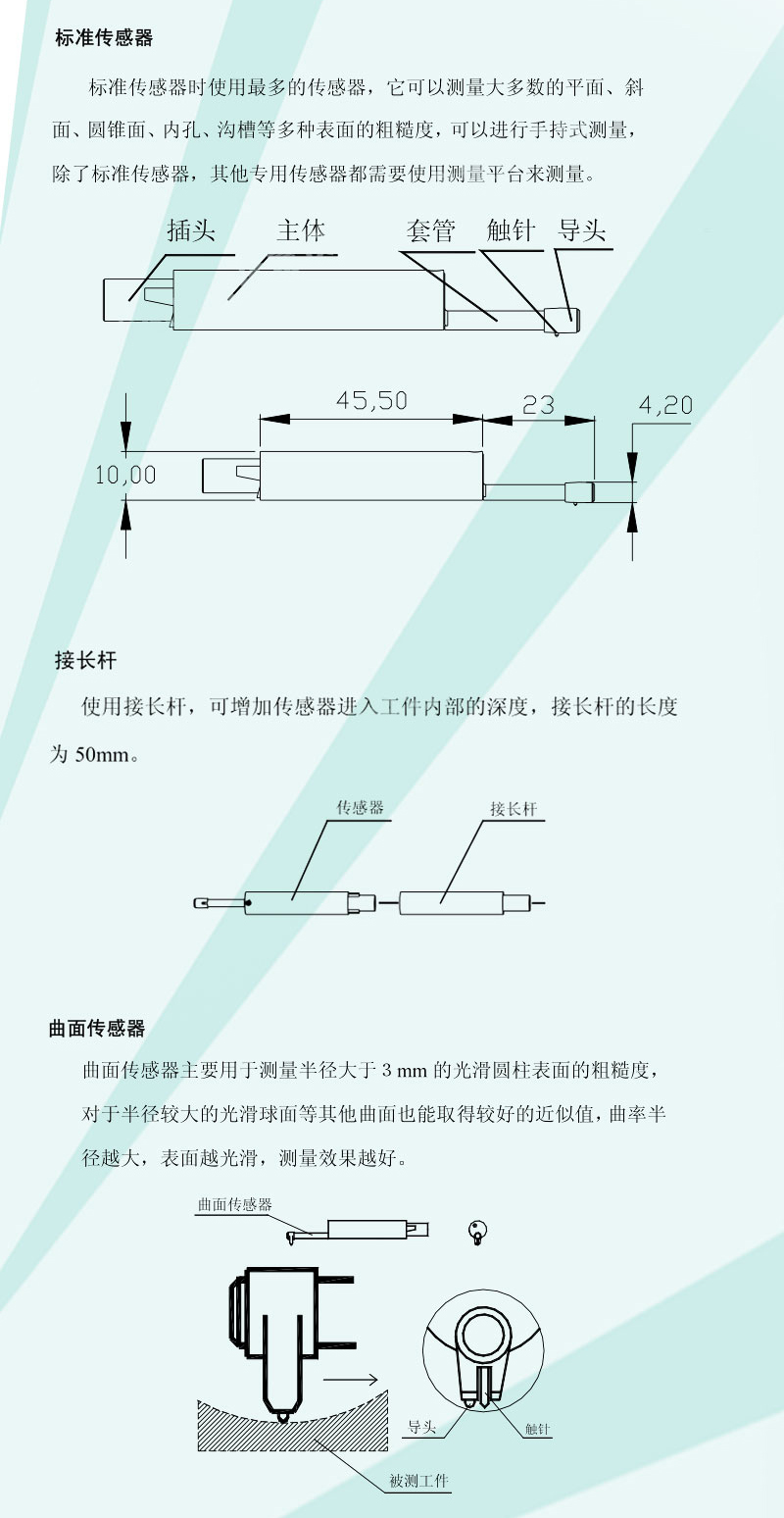

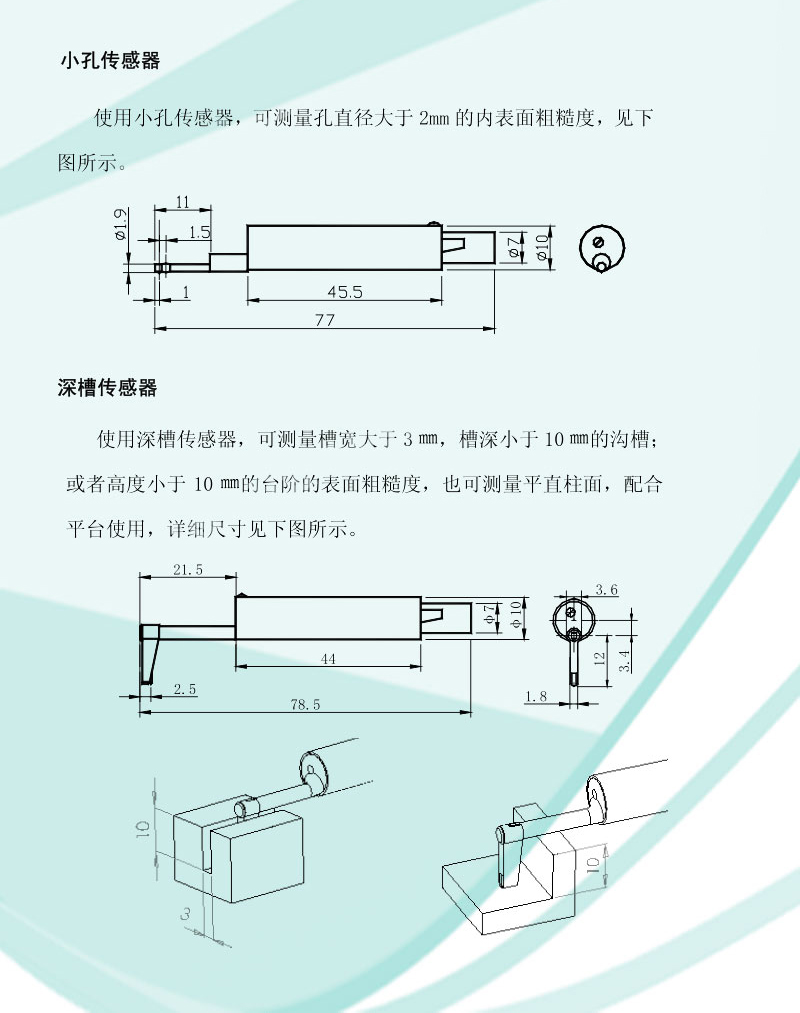

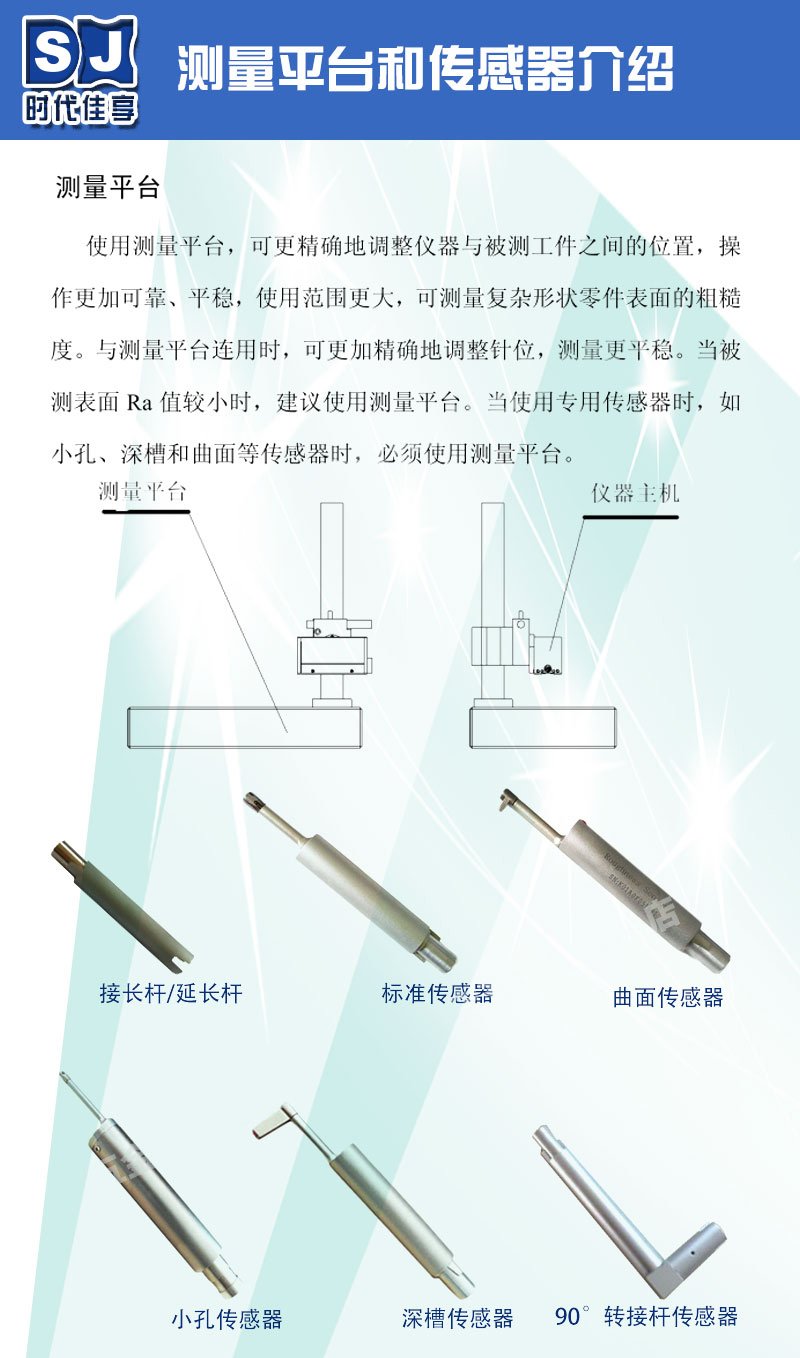

可選附件：（見下圖）
|
