時代TR200 便攜式粗糙度儀
概述
TR200表面粗糙度儀是一款便攜式表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，內孔，溝槽及臺階等。
主要特點
·機電一體化設計，體積小，重量輕，使用方便；
·采用DSP芯片進行控制和數據處理，速度快，功耗低；
·兼容ISO、DIN、ANSI、JIS多個國家標準；
·連續工作時間大于20小時
·數據存儲，可存儲100組原始數據及波形。
·實時時鐘設置及顯示，方便數據記錄及存儲。
·具有自動休眠、自動關機等節電功能
·可靠防電機走死電路及軟件設計
·顯示測量信息、菜單提示信息、錯誤信息及開關機等提示說明信息；
·中/英文語言選擇；
·可連接電腦和打印機；
·打印全部測量參數或打印用戶設定的任意參數。
·可選配藍牙功能，和我公司微型打印機無線連接打印數據。
·可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅�、測量平臺、傳感器護套、接長桿等附件。
技術參數
|
名稱 |
內容 |
|
測量
范圍 |
Z軸
（垂直） |
160μm |
|
X軸
（水平） |
17.5mm |
|
分辨率 |
Z軸
（垂直） |
0．01μm/±20μm |
|
0．02μm/±40μm |
|
0．04μm/±80μm |
|
測量
項目 |
參數 |
Ra Rz==Ry(JIS) Rq Rt==Rmax
Rp Rv R3z R3y Rz(JIS)
Rs Rsk Rku Rsm Rmr |
|
標準 |
ISO,ANSI,DIN,JIS |
|
圖形 |
支承率曲線，粗糙度輪廓，直接輪廓 |
|
濾波器 |
RC,PC-RC,Gauss,D-P |
|
取樣長度 |
0.25,0.8,2.5mm |
|
評定長度 |
Ln= lr×n n=1~5 |
|
傳感器 |
測量原理 |
位移式差動電感 |
|
觸針 |
天然金剛石，90錐角，5μm針尖半徑 |
|
測力 |
<4mN |
|
導頭 |
硬質合金，滑行方向半徑40mm |
|
滑行速度 |
lr=0.25, Vt=0.135mm/s |
|
lr=0.8, Vt=0. 5mm/s |
|
lr=2. 5, Vt=1mm/s |
|
返回 Vt=1mm/s |
|
示值誤差 |
不大于±10% |
|
示值變動性 |
不大于6% |
|
電源 |
內置鋰離子充電電池，用DC5V,800mA充電器充電 |
|
外形尺寸 |
158x63.5x46mm |
|
重量 |
約300g |
|
工作環境 |
溫度：- 20℃ ~ 40℃
濕度：< 90% RH |
|
儲存運輸環境 |
溫度：- 40℃ ~ 60℃
濕度：< 90% RH |
部分參數測量范圍
|
參 數 |
顯 示 范 圍 |
|
Ra,Rq |
0.005μm ~ 16μm |
|
Rz,R3z,Ry,Rt,Rp,Rm |
0.02μm ~ 160μm |
|
Sk |
0 ~ 100% |
|
S,Sm |
1mm |
|
tp |
0 ~ 100% |
標準配置：
·TR200粗糙度儀主機
·標配傳感器
·多刻線標準樣塊
·可調支架
·電源適配器
·說明書
·合格證
·保修卡
通訊軟件
以上各一件
可選附件：
曲面?zhèn)鞲衅�、小孔傳感器、溝槽傳感器、深槽傳感器、延長桿、微型打印機、TA620測量平臺

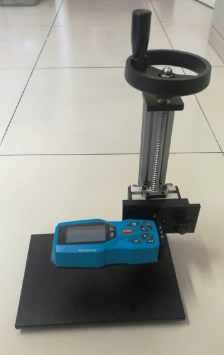

平臺示意圖：
小平臺：
大平臺：
可選顏色：藍色、深灰色、銀白色
保修期：兩年 |
